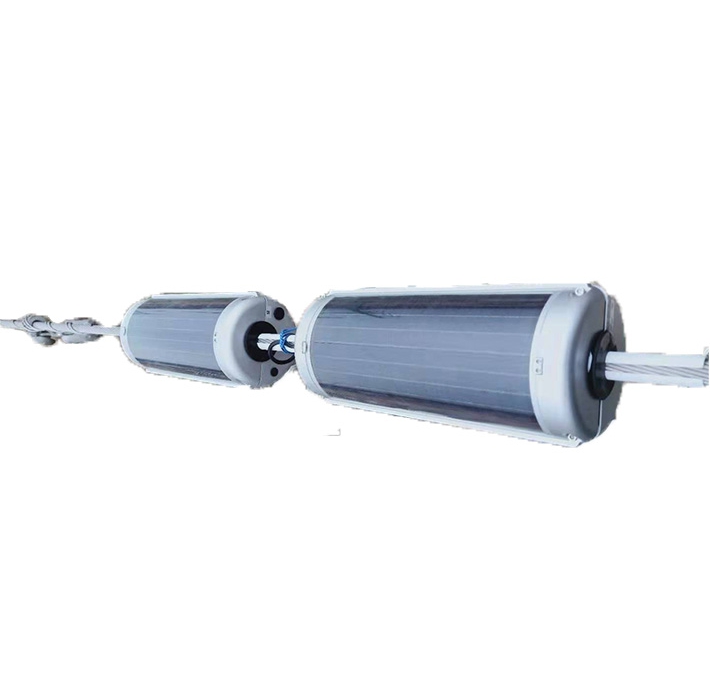

輸電線路分布式故障定位監測裝置
輸電線路分布式故障診斷系統實現了輸電線路故障精確定位、故障原因辨識和輸電線路直擊雷分布監測功能，輸電線路分布式故障定位裝置針對傳統行波測距方式故障點定位不準、故障原因難以準確辨識等問題，通過就近監測故障暫態行波電流，實現高精度定位，提高了輸電線路故障巡視效率和降低了跨區線路運維人工成本。
主要項目 | 惠嘉產品 | 標準規范要求 | |
行波電流采樣 | 采樣率 | 10MHz | ≥1MHz |
測量范圍 | 1～5000A | 1～5000A | |
連續記錄時長 | 1000μs | ≥1000μs | |
測量時間參數誤差 | ±200ns | ±10% | |
測量幅值參數誤差 | ±5%±2A | ±5%±2A | |
故障電流采樣 | 電流采樣率 | 2kHz | ≥2kHz |
測量范圍 | 1A～5000A | 10A～15000A（有效值） | |
連續記錄時長 | 500ms | ≥500ms | |
測量幅值參數誤差 | ±1%±1A | ±5%±5A | |
電源 | 運行功耗 | ＜1W | 無要求 |
啟動電流 | 16A | ≤20A（老標準≤30A） | |
蓄電池備用時間 | 10小時 | 2小時 | |
導線電流適應范圍 | 10A～1500A | 20A～1500A | |
其他 | 時間準確度 | 50ns | 0.1μs |

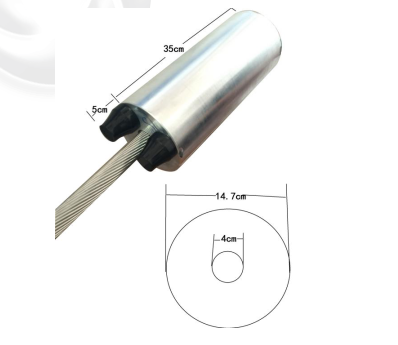

整機重量 | 4.8kg | 5kg | |
